SF600Plus-G2U ISP 在線燒錄器

Model Name : SF600Plus-G2U
SF600Plus-G2U 是一款萬用型ISP燒錄器，專為在線燒錄（ISP/板上燒錄）和脫機燒錄模式設計，目前共支援 MCU、FPGA CPLD、SPI NOR Flash、SPI NAND Flash 和 EEPROM燒錄。
此商品無提供線上購買，如需了解更多，請洽客服專員
聯絡我們



SF600Plus-G2U 功能介紹

SF600Plus-G2U 是一款萬用型ISP燒錄器，專為在線燒錄（ISP/板上燒錄）和脫機燒錄模式設計，目前共支援 MCU、FPGA CPLD、SPI NOR Flash、SPI NAND Flash 和 EEPROM燒錄。透過 USB 或 ATE 端口控制SF600Plus-G2U可以執行線上燒錄並符合大規模量產需求，便於整合到生產線中。除了與原有的SPI NOR FLASH 燒錄兼容外，還增加專用的板上燒錄應用於ISP功能需求，方便整合燒錄功能至線上ICT/FCT和測試設備平台。




SF600Plus-G2U 產品特色

  1. 支援IC類型：
    MCU, FPGA CPLD, SPI NOR Flash, SPI NAND Flash 與 EEPROM
  2. 支援各式燒錄通訊協定：
    SWD, JTAG, DAP, UART, I2C, CAM 與 LIN 等協定。
  3. 同步燒錄：
    支援在多個燒錄器和PCB板上同時進行燒錄。
  4. 寬廣的燒錄電壓範圍：
    支援最小1.2V到最大12V的電壓配置。
  5. 客製化：
    支援使用者自定義腳本執行燒錄流程。
  6. 多元使用場景：
    支援專案模式下的獨立燒錄，並提供ATE接口以在獨立模式下進行在線生產模式控制。

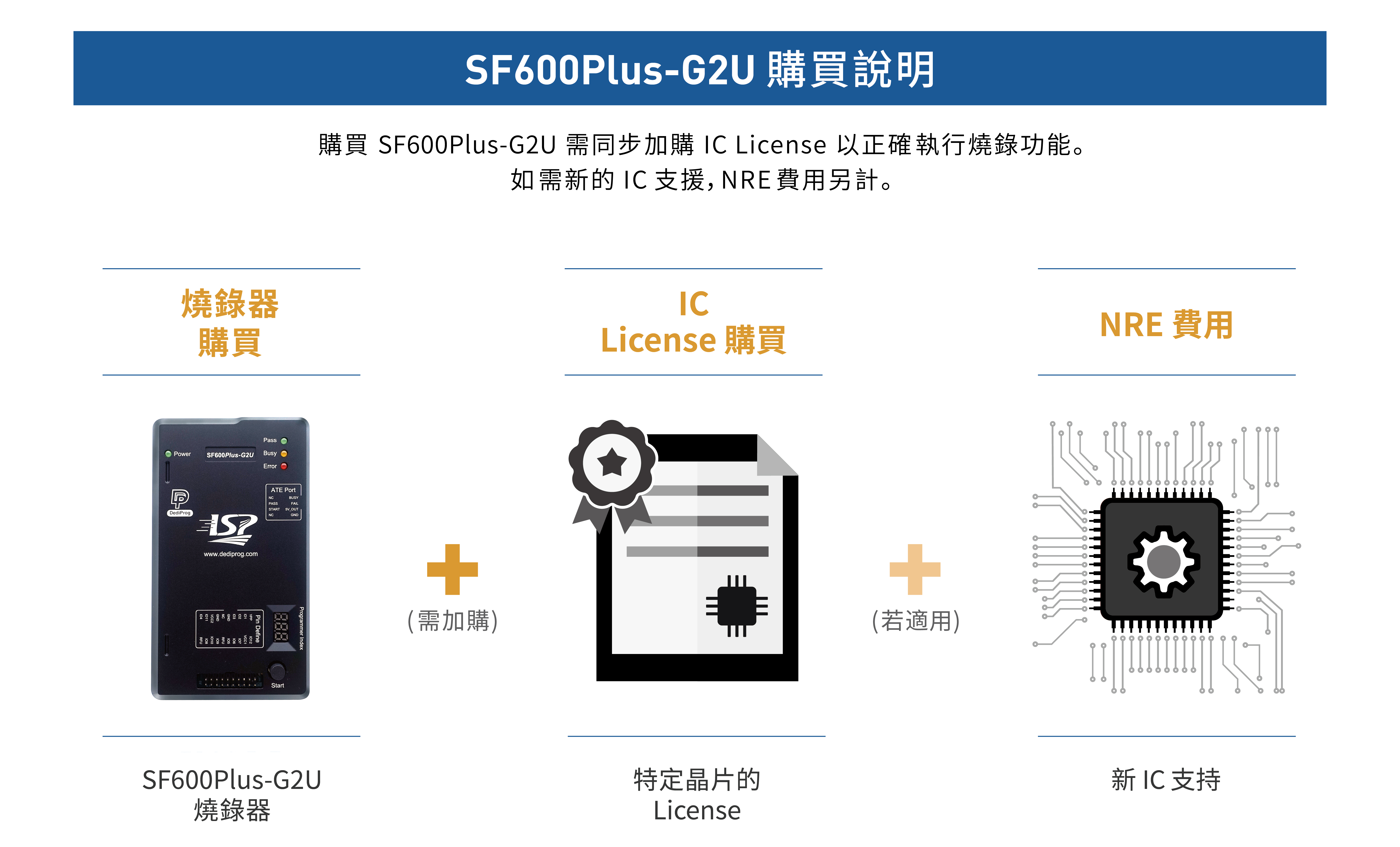

SF600Plus-G2U 購買說明




注意：

* SF600Plus-G2U 完全兼容SPI Flash 燒錄器 SF600plus-G2，歡迎訪問 SF600Plus-G2 頁面 了解詳細規格。

* SF600Plus-G2U 僅供已購買 IC License 的使用者使用。如果您需要更多支援，請透過 sales@dediprog.com 與我們聯繫。

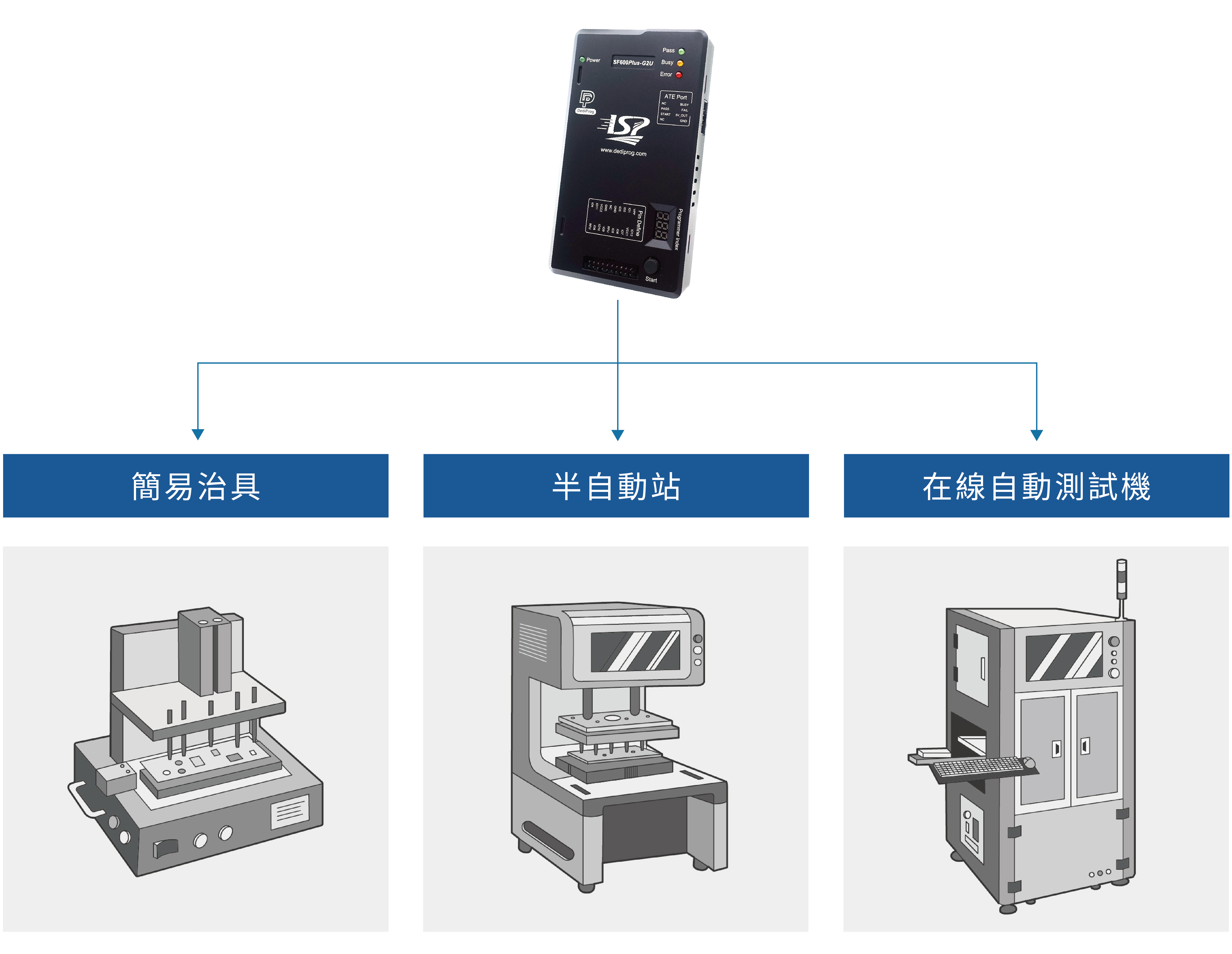

在線燒錄應用場景






硬體規格




項目

內容


 架構高效能 ARM 與 FPGA 架構
 Embedded Memory4GB 記憶體
 電腦連接介面高速USB 2.0、TYPE-C 與 Ethernet Port
 ATE 介面Status and control IO signals for Start/Pass/Busy/Error signals of 5V TTL signals
 IC燒錄介面在線燒錄 In-System Programming (ISP) / 離線燒錄Off-line（僅支援SPI 燒錄座）
 支援IC種類EEPROM、SPI NOR/NAND Flash、MCU、FPGA CPLD 等
 操作介面LED indicators display Power/Pass/Busy/Error status; Start button
 VCC1 範圍1.2 to 4.5V





軟體規格




項目

內容


 操作軟體DPISP GUI / DPISP CLI
 操作系統Windows 8/8.1/10/11
 支援檔案格式Binary, Intel Hex, Motorola, etc.
 燒錄功能Blank Check, Erase, Program, Verify, Engineering Mode 與 Option Register Modify
 腳本編輯支援腳本（Script）編輯，適合線上量產場景
 其他優點方便使用者進行二次開發





控制端口（Control Port）








軟體選項

SF600Plus-G2U USB 軟體工具選項提供高度靈活並滿足開發與量產的最高要求。

CLI 模式


適合工程師透過command line進行調試或驗證。

GUI 工程模式


專為電子產品客戶設計，開放使用腳本（Script）來燒錄IC。

GUI 量產模式


應用於量產環境，可在在線和離線（獨立）模式下使用。



標準配備



  1. SF600Plus-G2U 燒錄器 x 1
  2. USB 2.0 100cm Cable (A公-C公) x 1
  3. Power Adapter (包含 US 與 EU 插頭) x 1
  4. Pin 2x10 to 2x10 Cable x 1
  5. Pin 2x4 to 2x4 Cable x 1
  6. DPISP-CB-20-1 x1
  7. NuProgPlus Socket Bottom board x1
  8. 產品卡 (使用手冊與產品資訊 QRcode) x 1




產品 檔案類型 檔案描述 版本 下載 檔案大小 更新日期
SF600Plus-G2U 產品型錄 產品型錄 SF600Plus-G2U 產品型錄 1.0
New 		2024-07-15
