導電膠 PCR

品名 : PCR
導電膠(Pressure Conductive Silicone Rubber, PCR)是IC封裝測試中常用的接觸元件,具有傳輸率高、電阻低、無壓痕,及易於更換耗材等特性。
此商品無提供線上購買,如需了解更多,請洽客服專員

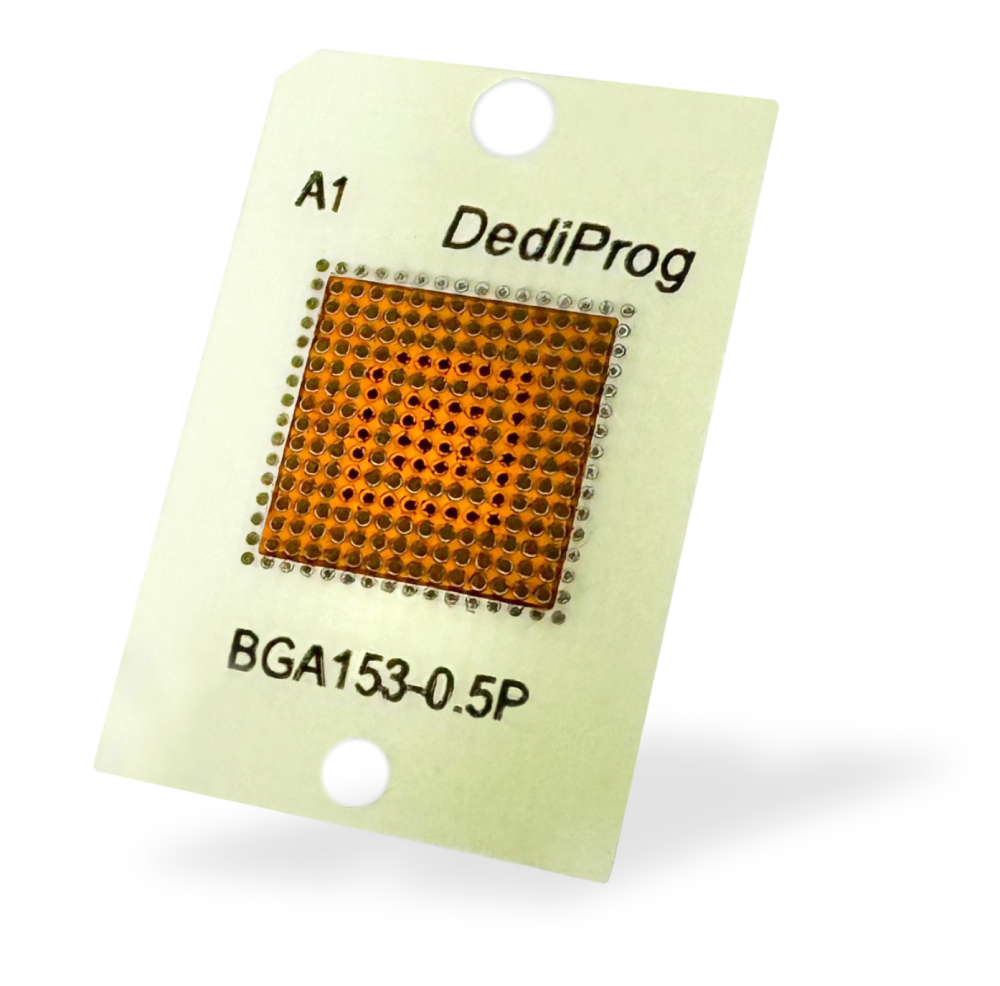

岱鐠導電膠

功能

導電膠(Pressure Conductive Silicone Rubber, PCR)是IC封裝測試中常用的接觸元件,其運作原理在於將導電微粒均勻分散於矽膠基材中,透過施加壓力,即可促使內部微粒緊密接觸並形成低阻抗導電路徑,使其無需焊接即可在IC晶片與PCB之間建立穩定的電性連接。

導電膠具有低電阻、耐大電流、無壓痕,及易於更換耗材等特性,尤其適用於高速訊號傳輸及 High Pin Count 測試需求。



岱鐠導電膠優勢:【客製化速度 x MIT品質 x IC產業基因】

岱鐠導電膠優勢




機械規格 Mechanical Spec.

  1. 適用IC封裝: QFN、LGA、BGA
  2. IC尺寸: <13x13mm  |
  3. 腳位間距 : > 0.30mm
  4. 建議行程距離: 0.15mm
  5. 最大行程距離: <0.30mm
  6. 接觸壓力: 15g ~ 30g
  7. 操作溫度: -55°C ~ 135°C
  8. 使用壽命: > 100k Cycles



材料規格 Materials Spec.

  1. 基座材質: FR4、SUS不鏽鋼
  2. 接點粉末: Au合金



電性規格 Electrical Spec.

  1. 接觸電阻: 80mOhm (AVG)
  2. 額定電流: >2A 連續電流

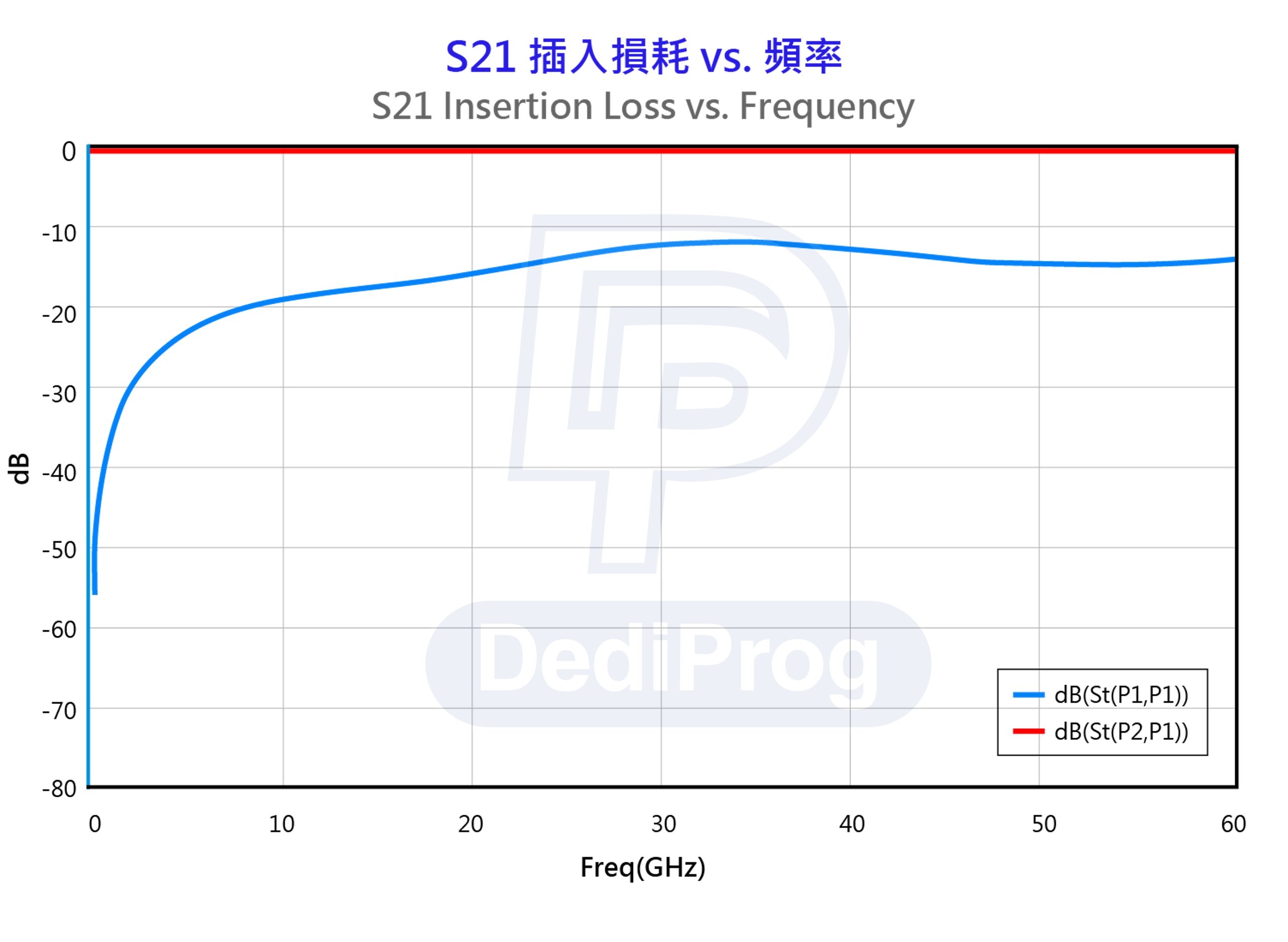

  3. 頻寬: -1dB @60GHz (GSG)








結構 Structure

導電膠測試座 PCR Socket

PCR Socket






常見問題 FAQ



問:導電膠的應用範疇有哪些?
導電膠應用廣泛,包括 IC 晶片的功能驗證、系統級測試(SLT)、燒錄驗證以及研發設計等領域。岱鐠亦具備專業設計與製造能力,若客戶有客製化測試需求,歡迎隨時與我們聯繫,我們將提供最合適的解決方案。


問:導電膠的厚度可以製作多厚?
標準厚度可製作 0.5–1mm,也可依照客戶需求訂製不同厚度。


問:導電膠可以支援最大的Pin數是多少?
目前可支援最高 5,000 Pin,預計將陸續推出支援更高Pin數的IC。


問:導電膠的尺寸是否可以客製化?
導電膠外型與尺寸皆可依照客戶需求訂製。


問:導電膠是否可以抗靜電?
我們可以製作具備抗靜電功能的導電膠。
