Socket PCB/R

Model Name : PCB/R Socket
El Socket PCB/R de DediProg es un dispositivo de prueba de alta precisión para circuitos integrados (IC), diseñado para soldarse directamente a una PCB. Permite realizar pruebas de IC en una sola placa sin necesidad de soldar y desoldar repetidamente.
Este artículo no está disponible para compra en línea.

Características

El Socket PCB/R de DediProg es una solución de prueba de alta precisión para circuitos integrados (IC), diseñada para soldarse directamente sobre placas PCB. Permite realizar pruebas eficientes de múltiples IC en una sola placa sin necesidad de soldar y desoldar repetidamente.

Fabricado con nuestro material PCR (goma de silicona conductiva por presión) desarrollado internamente, el socket ofrece un ancho de banda elevado, baja resistencia de contacto y no deja marcas de presión en el IC.

→ Descubra cuáles son los desafíos comunes en las pruebas de IC sobre PCB




Destacados

El Socket PCB/R de DediProg incorpora PCR de desarrollo propio para garantizar pruebas de IC eficientes y confiables. Sus principales características incluyen:

  1. Diseño Montable en PCB para Pruebas Eficientes
    Diseñado para soldarse directamente sobre la PCB sin necesidad de tornillos ni fijaciones externas, lo que simplifica la integración y reduce la complejidad del ensamblaje. Una vez instalado, los IC pueden insertarse para su prueba sin necesidad de soldarlos, lo que reduce significativamente el tiempo de manipulación, siendo ideal para etapas de I+D y validación con cambios frecuentes de muestras.

  2. Contacto sin Daños
    Permite insertar los IC sin necesidad de soldadura, lo que ayuda a evitar el estrés térmico y mecánico tanto en el IC como en la PCB. Además, el diseño de contacto sin pines con tecnología PCR evita que se generen marcas o hendiduras en las bolas de soldadura durante las pruebas.

  3. Diseño Compacto y Elevado para Optimizar el Espacio

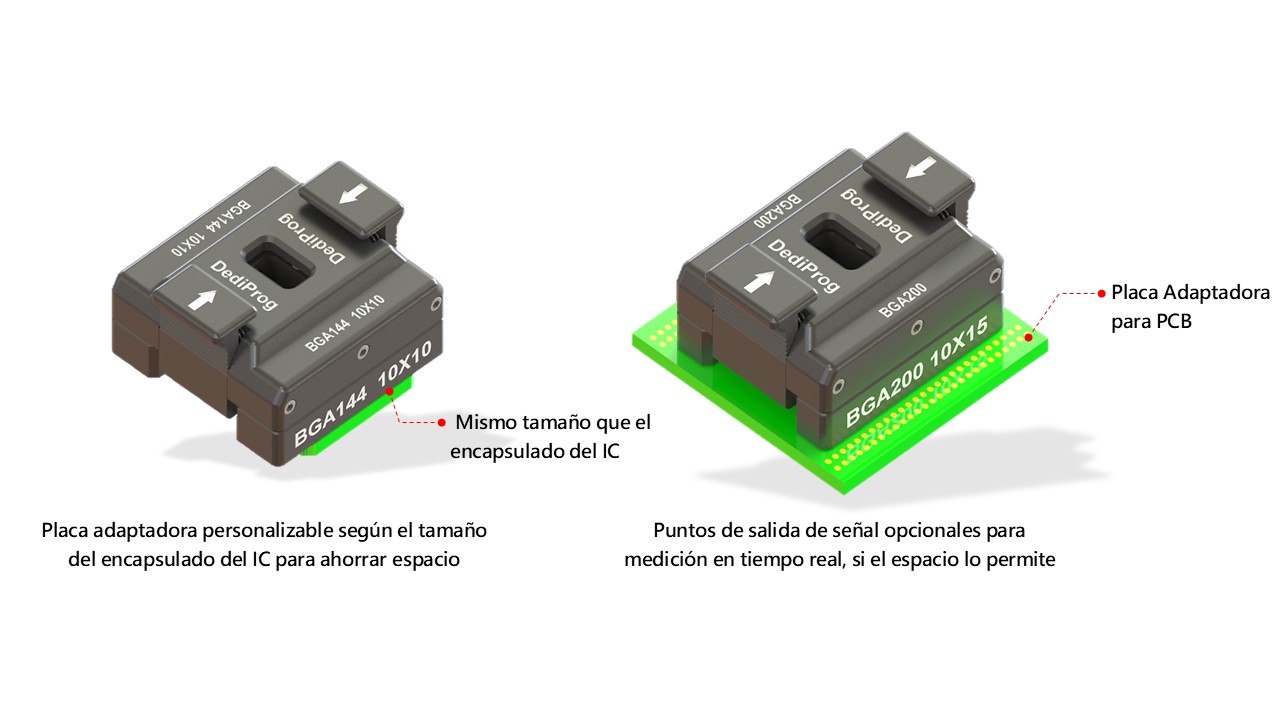

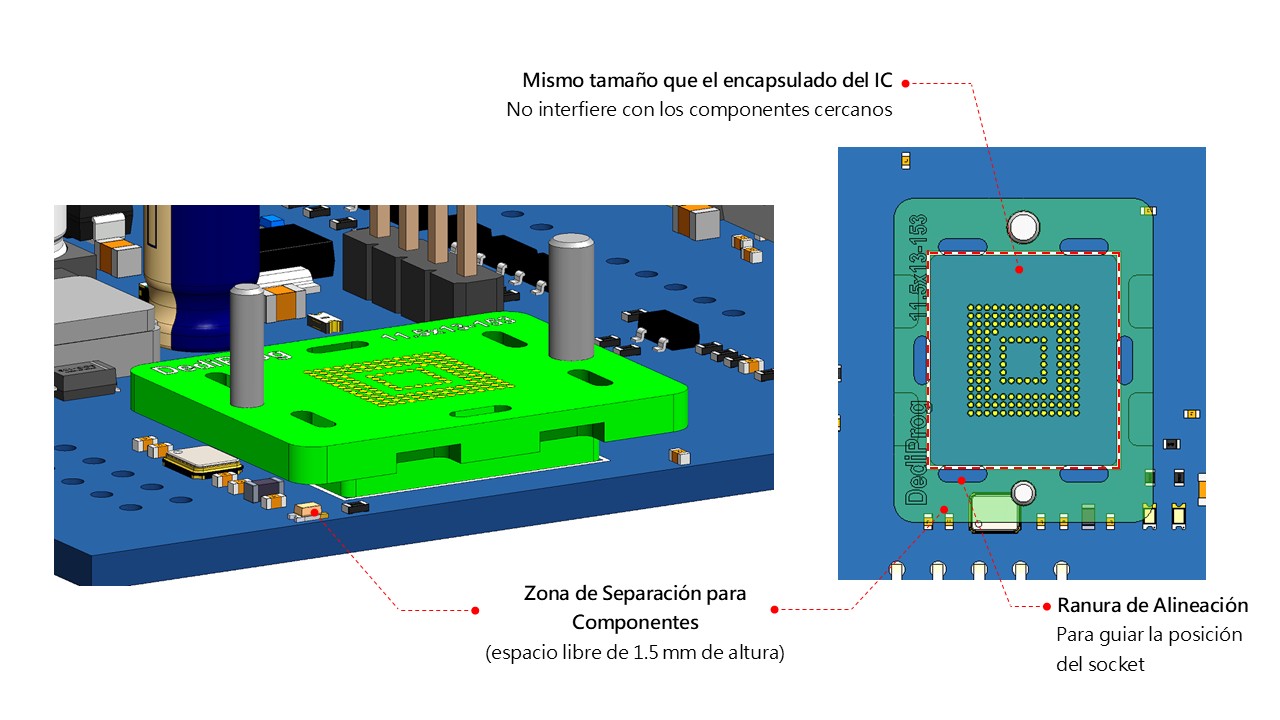

    La placa adaptadora puede personalizarse para ajustarse al tamaño del encapsulado del IC. También se pueden añadir puntos de salida de señal para mediciones en tiempo real. Incluye un espacio de separación de 1.5 mm para evitar interferencias con componentes cercanos, lo que la hace ideal para su uso en PCBs con alta densidad de componentes.
  4. Contacto PCR de Alta Fiabilidad
    Incorpora el material PCR desarrollado por DediProg, que ofrece alta conductividad, baja resistencia de contacto y una transmisión de señal estable.  → Más información sobre el PCR desarrollado por DediProg


ESPECIFICACIONES

Socket PCB/R

Elemento de ContactoSilicona Conductiva a Presión (PCR)
Paquete de CIBGA, QFN
Rango de Tamaño de IC2x2mm ~13x13mm
Número Máximo de Pines500
Paso Mínimo0.35mm
Ancho de Banda-1dB @ 60GHz
Temperatura de Funcionamiento -55℃ ~ 135℃




























Estructura

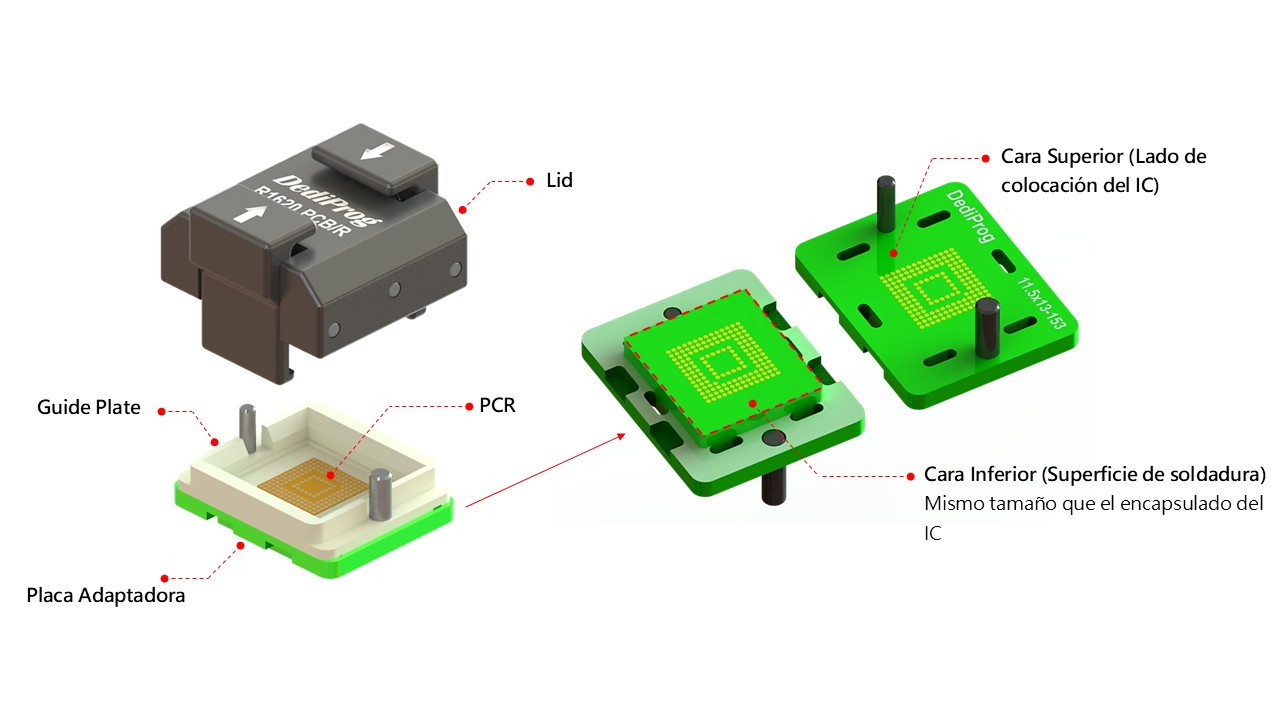

Socket PCB/R

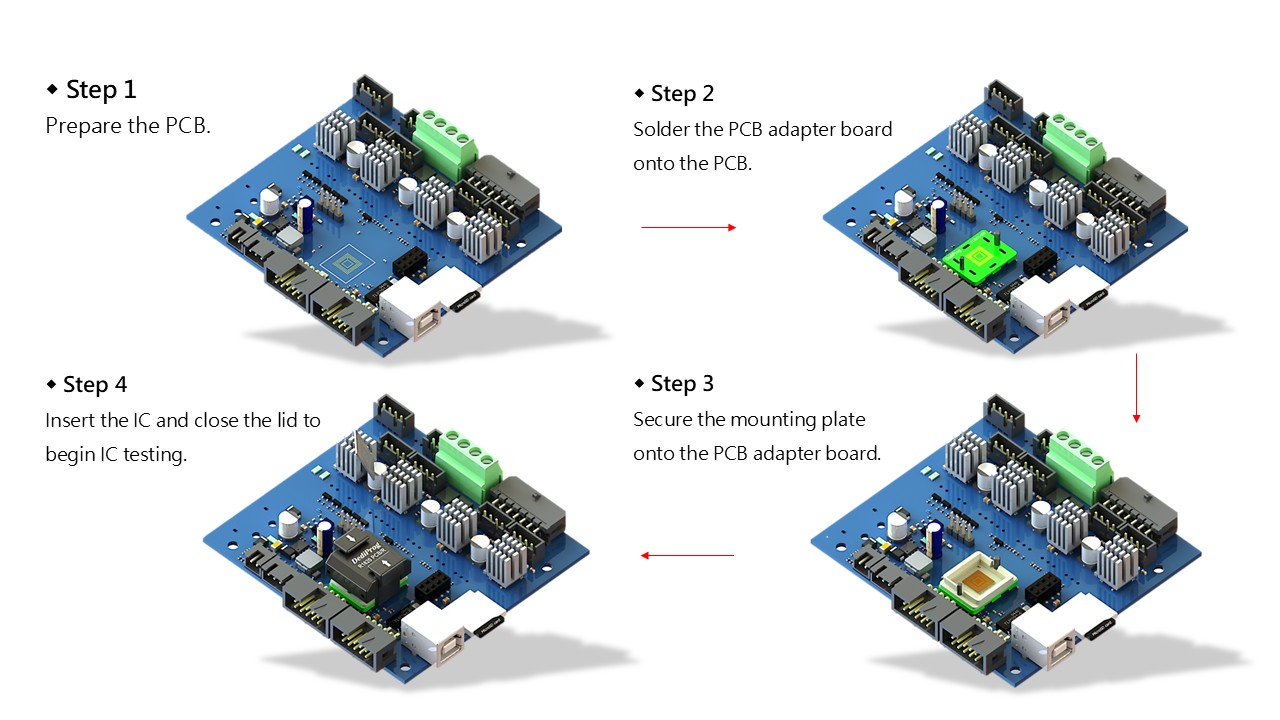

Procedimiento de Instalación
