SPI NOR Flash 仿真器

功能介绍

EM100Pro-G3 是基于高速DRAM存储技术并为达到更佳烧录效率与效果而设计的串口式 NOR 型闪存仿真器。可以仿真市场上所有的串口式 NOR 型闪存以及未来更大容量的串口式 NOR 型闪存产品。

为工程师提供了灵活的开发和测试工具，在开发过程中提供固件的快速在线测试。1Gbit 的数据量只需在几秒钟内即可将固件代码或数据下载到仿真器中，从而提高了工作效率。此外，它通过收集 SPI 总线上的所有SPI 命令和数据来提供“SPI BUS Analyzer”功能，以帮助进行调试过程。

每次更新测试代码时，都不需要进行擦除程序与重新放置 SPI 闪存，从而加快固件开发和测试速度。如果你想停止“程序/插入IC/启动/拔出IC/擦除”循环，那么这就是可以满足这样需求的工具。

产品特色

• 一键仿真市场上所有串口式 NOR 型闪存
• 支持 4Gb 串口式 NOR 型闪存仿真
• 支持标准、双口或四口串行外设接口
• QuadIO 可支持 SPI CLK 高达 50MHz
• 支援最新SPI NOR Flash 规格：
  • 电压：1.8V/3.3V
  • 频率：支持最高50MHz的Single IO、Dual IO 和 Quad IO
  • 容量：512Kbit~4Gbit
• 依 IC 电压规格自动切换 3.3V 或 1.8V
• 双色 LED 状态指示灯
• 支持预设 4-byte address 模式功能
• 提供软件选项使用 CS1 或是 CS2
• 3 秒内刷新程序
• USB 供电，手掌大小方便快捷
• 支持 Windows 2003 以上版本以及 32位和 64位操作系统
• Debug 功能:
  • SPI Protocol analyzer 及 SPI HyperTerminal
  • 内建高速 Buffer，支持更大量 SPI Trace log 数据存取
  • 可适用于 Intel 主板
  • EM100Pro-G3 可搭配特殊烧录座连结 Intel 主板 (选配)


更新测试程序代码效率比较：(Erase+Program+Verify)

硬件

EM100Pro-G3 有两个 2.54mm 间距的公连接头：

• 2x2 复位和触发信号
• 2x10 仿真信号

EM100Pro-G3 设计有 ISP 接头 (图表1：2x10 接头 2x2 接头)，经由不同的排线与转板，可以直接将仿真器接入PCB板上。DediProg提供ISP排线，用来连接 EM100Pro-G3 仿真器到 2.54mm ISP 板上的连接头 (图表2：2x5连接线)。

图表1：EM100Pro ISP 接头 pin out 2x10 及 2x2 连接线

图表2：ISP 2x5 连接线

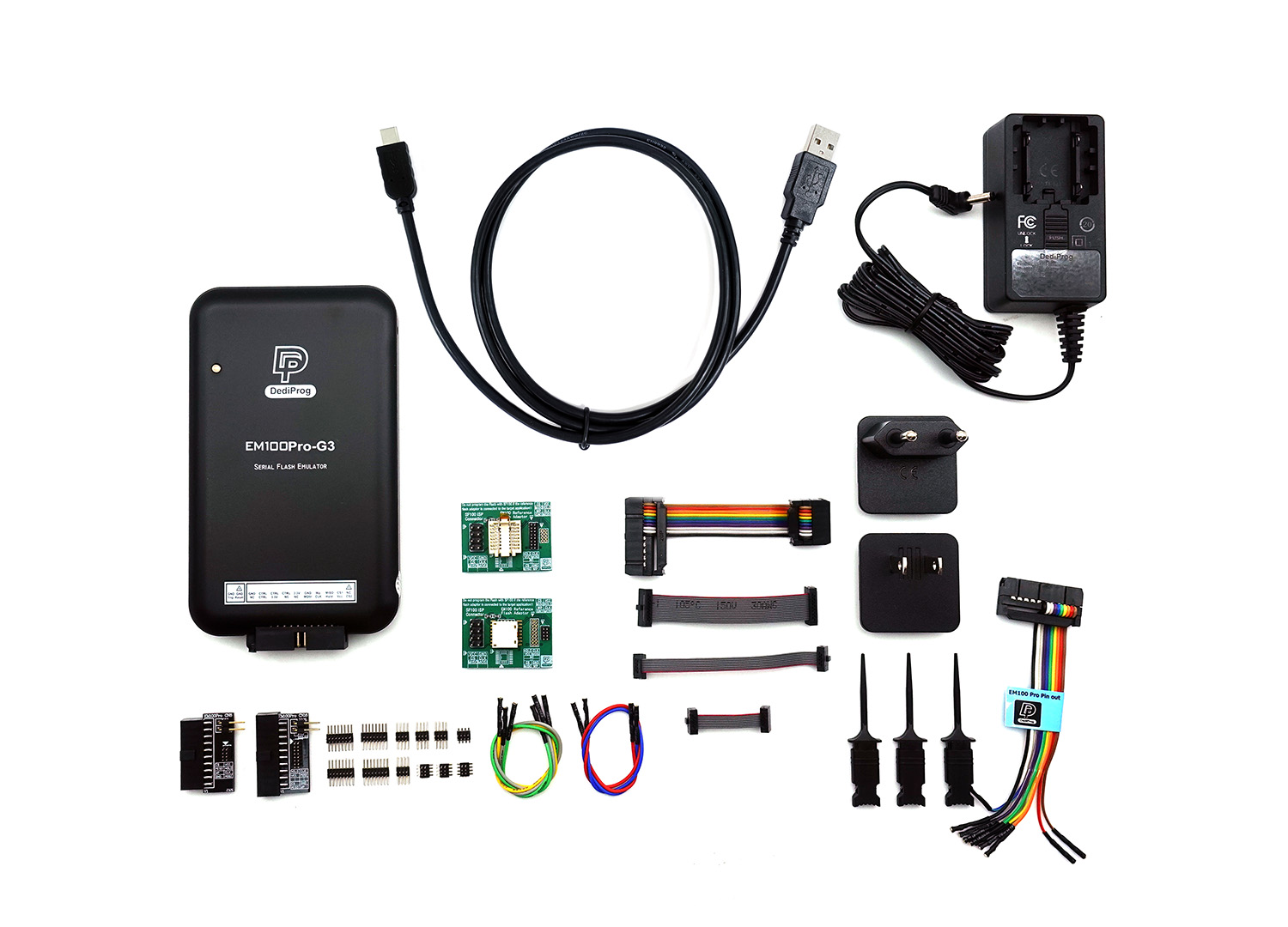

标配

• EM100Pro-G3主机 x 1
• Power Adapter (包含 US 与 EU 插头) x 1
• USB 2.0 100cm Cable (A公-C公) x 1
• 2.54mm 2x10 转 2.54mm 2x5 排线 x 1
• 1.27mm 2x4转1.27mm 2x4 排线 x 1
• 1.27mm 2x4转1.27mm 2x4 排线 2.5cm x 1
• 1.27mm 2x8转1.27mm 2x8排线 x 1
• 2.54mm 2x10转1.27mm 2x4 SO8连接适配器 x 1
• 2.54mm 2x10转1.27mm 2x8 SO8连接适配器 x 1
• 12cm EM100Pro分裂排线含抓手测试夹 x 1
• 1.27mm 2x8 SMT公连接头(10.3mm) x 4
• 1.27mm 2x4 SMT公连接头(6.0mm) x 4
• 1.27mm 2x4 SMT公连接头(10.3mm) x 4
• 15cm 单线 转 2.54mm Dupont连接头 x 5
• EM100Pro闪存适配器 (SO8W) x 1
• EM100Pro闪存适配器(SO16W) x 1
• 抓手测试夹 x 2

串闪仿真界面

串闪总线追踪界面

串行超级终端界面
